国网诸暨供电公司智能会议系统方案：4K视频矩阵+数字音频处理+中控集中管理

项目概述

本方案为国网诸暨市供电公司量身设计一套高度集成、智能管控的现代会议系统方案。系统以“超高清画质、无损远传、智能集中管控”为设计核心，深度融合视频采集与传输、音频处理与扩声、信号路由与分配、集中控制与电源管理等技术模块，旨在构建一个操作极简、运行稳定、扩展灵活的音视频交互平台。该系统将全面满足供电公司在日常会议、应急指挥、生产调度及远程协作等场景下的复合型使用需求。

系统组成与设备选型

视频采集与信号源系统

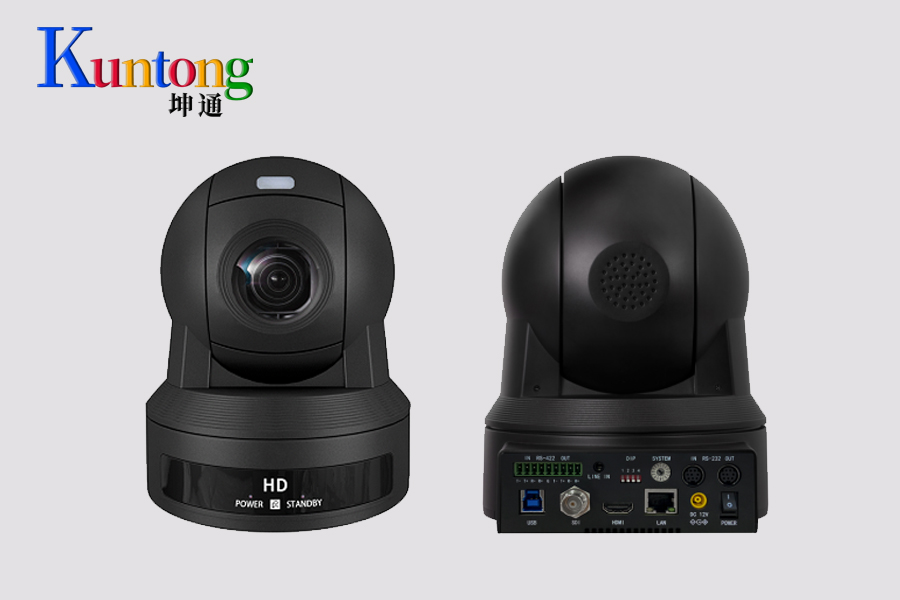

视频采集前端采用坤通KTM-VCC-FHD30SHNU 4K超高清视频会议摄像机。该摄像机搭载1/2.8英寸高品质CMOS传感器，可实现1920x1080P全高清分辨率输出，具备30倍光学变焦与16倍数字变焦能力，水平视场角达58.1°，可轻松捕捉会场全景及发言特写。为方便独立且精细化控制摄像机，系统配备坤通KTM-CKC-20多功能PTZ摄像机控制键盘。该键盘集成四维精准摇杆与三维刻度旋钮，内置3英寸LCD彩屏，支持通过拉流协议实时预览摄像机画面（NDI|HX2及RTSP协议），并支持VISCA、PELCO-D/P、Onvif等多种控制协议，可实现对摄像机云台、变焦、聚焦、白平衡及曝光等参数的快速调节，同时支持多达255个预置位的存储与调用，极大提升了摄像控制的灵活性与效率。

请点击输入图片描述（最多18字）

信号传输与分配矩阵系统

为实现多路高清视频信号的灵活调度与无缝切换，系统核心部署坤通KTM-HDMI-1616-4K30无缝固化矩阵。该矩阵支持16路HDMI输入与16路HDMI输出，采用四核四链路核心芯片，数据处理速率高达32Gbps，支持4K@30Hz分辨率及无缝快速切换，切换过程无黑屏、蓝屏现象。矩阵内置强大WEB服务器，支持网络远程管理，并具备断电场景自动存储保护功能，确保关键会议数据的可靠性。

为满足摄像机等远端信号源与矩阵之间的长距离无损传输，方案采用坤通KTM-HDBT-HDMI100 HDBaseT网传收发器。该网传设备支持通过六类网线将1080P@60Hz高清信号稳定传输至100米，为远端摄像机的视频传输提供了便利。

音频处理与扩声系统

音频处理核心选用坤通KTM-DAP-0808 8进8出数字音频处理器。该处理器采用ADI SHARC 21489浮点运算引擎，内置AFC（反馈抑制）、AEC（回声消除）、ANS（噪声抑制）、AMC（自动混音）等核心音频处理模块。其内置USB声卡可直接连接软件视频会议终端（如腾讯会议、钉钉会议等），实现会议音频的便捷接入与高品质处理。处理后音频信号经调音台混合后，通过功放驱动会场音箱扩声。

集中控制与电源管理系统

为将上述众多设备集成统一的操作界面，系统部署坤通KTM-CCS-3000集中控制系统主机。该中控主机具备8路可编程RS-232/485/422接口、8路红外及8路IO控制端口，可通过编程将矩阵切换、摄像机调用、音频音量调节、电源时序开关等复杂操作整合为“一键式”场景模式（如“会议模式”、“视频会议模式”等），用户可通过配套的iPad或触摸屏进行直观的无线控制。

系统的电力后勤保障由坤通KTM-SPM-813 8路智能电源管理器承担。该电源管理器提供8组受控电源输出，支持通过RS-232或GPIO方式接入中控系统，实现按预定时序（如先开音源、再开处理器、最后开功放）依次启动设备，有效避免浪涌电流冲击，并可实时监控系统电压与电流，为昂贵的音视频设备提供安全可靠的工作环境。

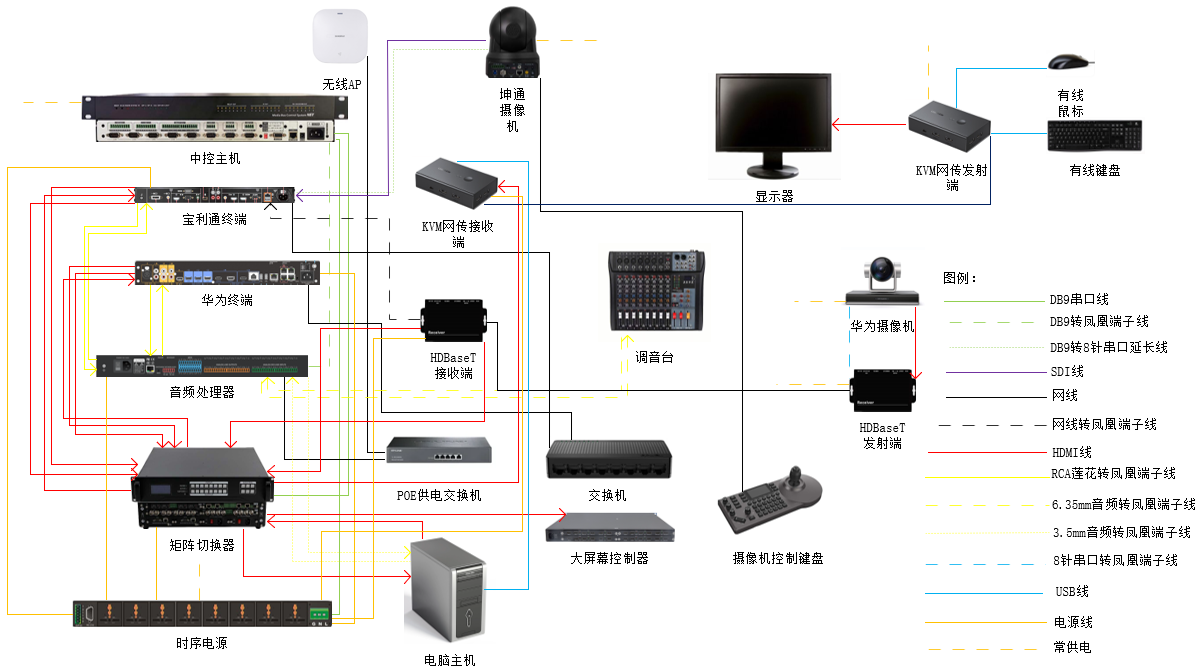

系统连线与布局说明

系统连接遵循“信号流清晰、管理集中化”原则：

请点击输入图片描述（最多18字）

视频链路：摄像机、电脑主机等信号源通过HDMI线/HDBaseT网传接入矩阵输入端口；矩阵输出端口连接至大屏控制器、视频终端及KVM网传。

控制链路：中控主机通过RS-232/485串口线（或DB9转凤凰端子线）连接矩阵、音频处理器、电源管理器，实现双向通讯。

音频链路：调音台将多路音频信号处理后，通过平衡音频线送至音频处理器进行精细处理，再送入功放推动音箱。

电源链路：所有设备电源线统一汇总接入电源管理器，实现集中供电与智能时序管理。

系统通过上述架构，构建了一个从视频采集、传输、处理到显示、控制、供电的完整闭环，为国网诸暨市供电公司打造了一个高效、稳定、智能的现代化会议中枢。

请点击输入图片描述（最多18字）

设备清单

FAQ（常见问题）

Q1：这套系统能否兼容腾讯会议、钉钉等软件视频会议平台？

可以。系统配备的坤通KTM-DAP-0808数字音频处理器内置USB声卡，可直接连接软件视频会议终端（如腾讯会议、钉钉会议等），实现会议音频的便捷接入与高品质处理。摄像机的HDMI/SDI/IP接口也支持将高清画面输出至视频会议终端。

Q2：中控系统能否控制不同品牌的设备？

可以。KTM-CCS-3000集中控制系统主机解决了国内中控系统兼容性差而无法控制某些品牌设备的难题，内置庞大驱动库，可对矩阵、音频处理器、电源管理器、摄像机等设备进行统一控制。同时支持8路可编程RS-232/485/422接口，可与第三方设备双向通讯。

Q3：系统如何实现“一键开会”？

中控主机通过编程将矩阵切换、摄像机调用、音频音量调节、电源时序开关等复杂操作整合为“一键式”场景模式（如“会议模式”“视频会议模式”）。用户通过配套iPad或触摸屏点击对应模式按钮即可完成全部设备启动。电源管理器按照“先开音源→再开处理器→最后开功放”的预定时序依次启动设备，避免浪涌电流冲击。

Q4：音频处理器能解决会议室常见的回声和啸叫问题吗？

可以。KTM-DAP-0808音频处理器内置AFC（反馈抑制）、AEC（回声消除）、ANS（噪声抑制）、AMC（自动混音）四大核心音频处理模块，能够有效抑制会议室中常见的啸叫和回声问题，保障远程视频会议的语音清晰度。

Q5：矩阵切换时会出现黑屏或信号中断吗？

不会。KTM-MIX-1616混合矩阵采用四核四链路核心芯片，数据处理速率高达32Gbps，支持无缝快速切换，切换过程无黑屏、蓝屏、碎屏现象。同时内置断电场景自动存储保护功能，即使意外断电也能自动恢复之前的工作状态。

Q6：这套方案适用于哪些场景？

本方案可全面满足供电公司在日常会议、应急指挥、生产调度及远程协作等场景下的复合型使用需求。系统架构具有较强的扩展性，可通过中控主机级联扩展更多控制接口，电源管理器支持多台级联同时管理，后续增加设备无需更换核心主机。
