KTM-ENC-4S1H 高清录播服务器简明使用手册

一、设备概览与安装

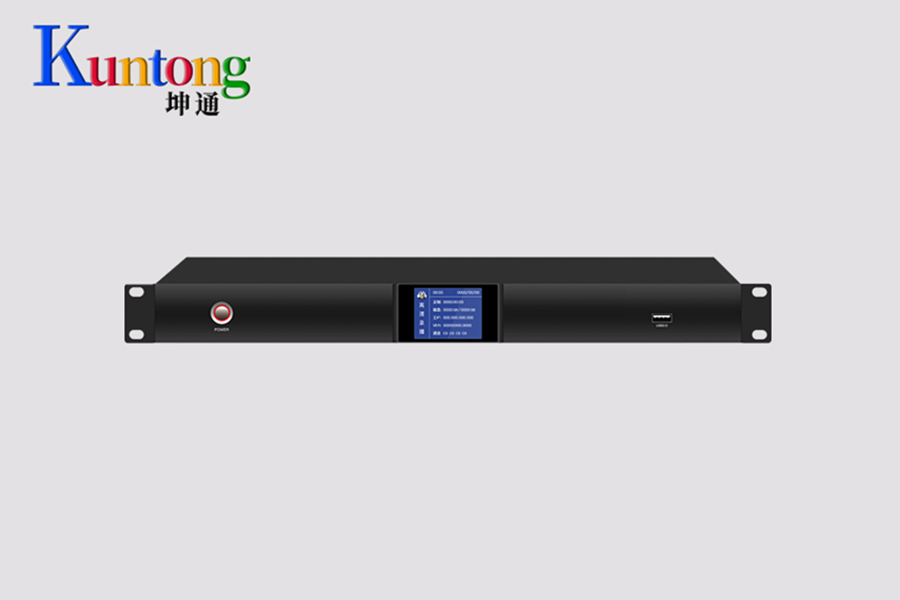

• 前面板：电源开关、状态指示灯、LCD显示屏（显示IP地址）。
• 后面板：4路SDI输入、1路HDMI输入、2路HDMI输出、1路VGA输出、音频接口、网络接口、RS232控制接口、USB接口、电源接口。
• 安装：将主机放入标准19英寸机柜，用螺丝固定，连接好所有线缆并接通电源。

二、快速配置（通过Web浏览器）

1. 访问设备：在连接同一局域网的电脑浏览器中，输入主机LCD屏幕上显示的IP地址。
2. 登录：输入默认用户名和密码（详见设备说明书）。
3. 配置输入源：进入“输入配置”页面，确认所有摄像机画面显示正常。
4. 配置录制参数：进入“录制设置”页面，选择录制分辨率、码率、文件格式等。
5. 配置导播布局：进入“导播设置”页面，预设常用的画面布局模式。

三、日常操作（通过触控屏或Web界面）

1. 开始/停止录制：点击主界面的“录制”红色按钮即可开始录制，按钮变为停止状态时点击可结束录制。
2. 手动切换画面：在预览窗口中单击任一画面，该画面即会被推送到主输出窗口。
3. 开启/关闭直播：配置好推流地址后，点击“直播”按钮即可开始网络直播。

四、文件导出与维护

• USB导出：将U盘插入前面板USB口，在“文件管理”中选择录制文件，点击“导出”即可。
• 网络下载：在“文件管理”界面，直接点击文件即可通过浏览器下载到本地电脑。
• 系统维护：在“系统设置”中可进行恢复出厂、固件升级、重启关机等操作。长期不使用时请正常关机
