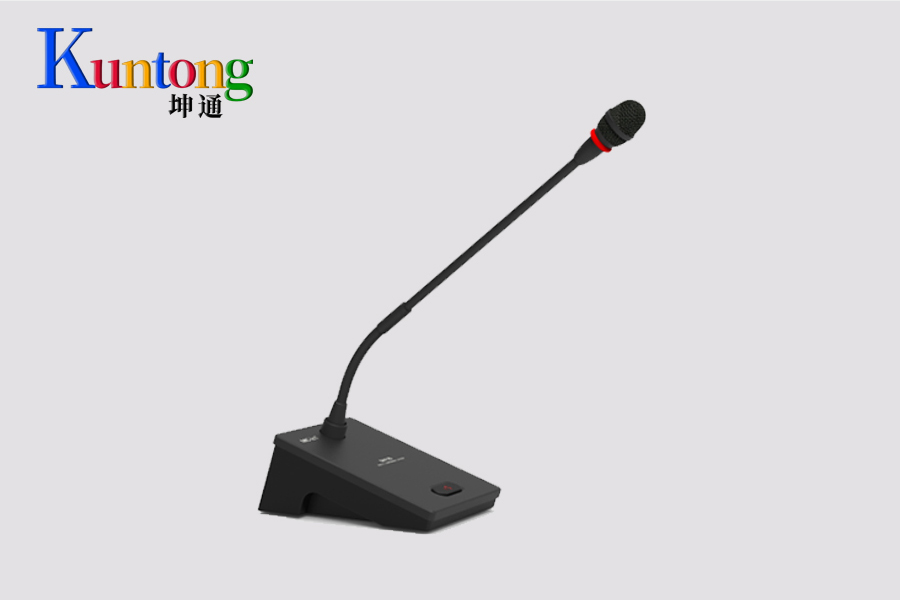

KTM-DCS-3070D有线鹅颈式数字会议系统代表单元简明使用手册

本手册为操作员提供KTM-DCS-3070D的快速上手指南。

一、安全与安装

开箱检查：确认代表单元完好无损，配件齐全（单元主体、说明书等）。单元自带2米6类网线，无需额外线缆。

物理连接：

采用环形手拉手连接方式。将第一只单元的网线接口连接至会议系统主机的输出口。

将第二只单元的网线接口连接至第一只单元的环路输出口，依次类推，形成环形网络。

最后一只单元的环路输出口需连接回主机的另一输入口，完成环形闭合。

系统上电：确认所有连接正确后，开启会议系统主机电源。单元通过网线由主机供电，指示灯亮起表示正常工作。

二、系统配置与使用

单元ID分配：通过上位机软件，自动或手动为每个单元分配唯一ID。建议按座位顺序分配，便于管理。

发言模式设置：

普通模式：同时发言人数达到上限后，新发言者需等待。

先进先出模式：新发言者自动替换最先开启的话筒。

自由模式：任意数量话筒可同时开启（需主机支持）。

申请模式：代表需通过单元申请发言，由主席批准。

VIP单元设置：在上位机软件中，将对应单元标记为VIP。VIP单元不受最大开启数量限制，可随时开启发言。

话筒增益调节：

本地调节：部分单元支持在底座上通过旋钮调节增益。

软件调节：在上位机软件中，选择对应单元，拖动增益滑块进行调节。

三、日常操作与维护

发言操作：按下单元上的发言键，LED指示灯亮绿色，话筒开启。再次按下发言键，指示灯熄灭，话筒关闭。

签到操作：当上位机发起签到，单元上签到键指示灯闪烁，按下签到键完成签到，指示灯常亮后熄灭。

故障排查：若单元无响应，检查网线连接是否牢固，重启主机尝试。如仍无法解决，更换单元测试。

清洁与保养：使用干燥软布清洁单元表面，避免使用化学溶剂。定期检查网线接口是否松动。
