KTM-DAP-1212D数字音频处理器：打造无缝连接的Dante吸顶麦克风与音箱系统

引言

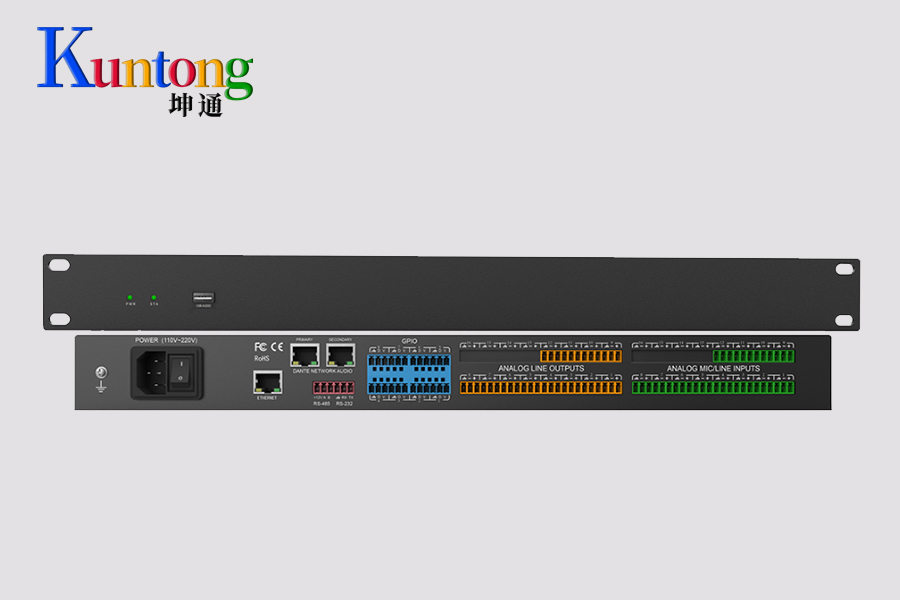

当你面对一台功能强大的设备，比如坤通（Kuntong）的KTM-DAP-1212D数字音频处理器。KTM-DAP-1212D拥有16x16的Dante通道和内置的AEC（回声消除）、ANC（噪声补偿）、AMC（自动混音）等核心算法，如何把这些能力全部发挥出来，让吸顶系统如虎添翼？我们从系统设计的角度一步步来。

一、理解KTM-DAP-1212D的优势

KTM-DAP-1212D不只是简单的12路模拟进12路模拟出，它真正的潜力在于其数字网络能力：

海量Dante通道：它有16个Dante输入和16个Dante输出通道。这意味着，除了连接本地的12路模拟设备，它还可以轻松接入多达16个Dante音源（如你的吸顶麦克风），并向Dante网络（如你的吸顶音箱）发送16路不同的混音信号。

强大的处理核心：采用ADI SHARC 21489芯片，为运行复杂的AFC（反馈抑制）、AEC（回声消除）、ANC（噪声补偿）和AMC（自动混音）提供了充足的运算能力，特别适合处理吸顶麦克风这种多通道信号。

内置USB声卡：方便直接连接腾讯会议、Zoom等软视频会议软件，简化了系统架构。

二、规划声音信号流向

在插线之前，我们先画一张信号流向图：

拾音端：天花板上4-8个Dante吸顶麦克风，负责拾取全场发言。

处理端：KTM-DAP-1212D作为核心，接收所有麦克风的Dante信号。

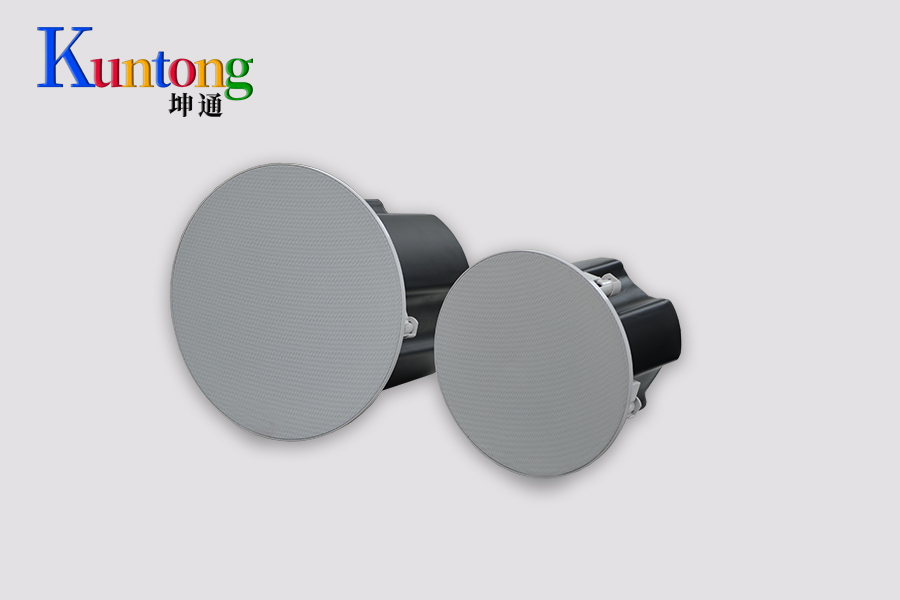

扩声端：天花板上多个Dante吸顶音箱，负责播放本地和远端的声音。

交互端：视频会议电脑（通过USB或Dante连接处理器）。

三、连接与配置：发挥16x16 Dante通道的威力

1. 网络物理层

使用PoE千兆交换机作为核心。将所有Dante吸顶麦克风、KTM-DAP-1212D、Dante吸顶音箱，以及用于配置的电脑都接入交换机。PoE交换机会自动为麦克风和音箱供电。

2. 声音路由

打开Dante Controller，你会看到所有Dante设备。针对KTM-DAP-1212D的16个Dante输入通道，进行精细化分配：

麦克风接入：将每个Dante吸顶麦克风的音频流，分别路由到KTM-DAP-1212D的前8个Dante输入通道。

这样，每个麦克风在处理器内部都是独立通道，便于后续独立处理。

音箱馈送：KTM-DAP-1212D的Dante输出通道，你可以发送不同的混音信号。例如，将本地发言的最终混音发送给所有Dante吸顶音箱（发送给一个音箱组），将给远端的声音通过USB发送给视频会议电脑。

四、深入DSP处理核心算法

这是KTM-DAP-1212D真正展现价值的地方。进入处理器配套软件，针对每个输入通道构建处理流程。

1. 对吸顶麦克风的处理（输入通道）

自动混音（AMC）：吸顶麦克风通常多只同时使用。在处理器的输入通道上，调用增益共享自动混音（AMC）模块。将所有麦克风通道编入一个混音组。这样，当一个人发言时，他附近的麦克风自动全开，稍远的麦克风自动衰减，既保持了语音清晰度，又大大降低了整体环境噪音。

回声消除（AEC）：这是远程会议的关键。从视频会议电脑（无论是通过USB还是Dante）返回给处理器的远端参考信号，必须送入每个麦克风通道的AEC参考输入端。KTM-DAP-1212D支持总线式AEC，尾长时间达到512ms，收敛率高达60dB/s，能有效消除各种复杂回声，确保远端听到纯净的本地声。

噪声补偿（ANC）：如果会议室有投影风扇、空调等恒定噪音，可以开启ANC模块。它会根据背景噪音的大小，自动微调音箱的音量，始终保持语音的清晰可懂。

均衡与动态：利用12段参量均衡，对每个吸顶麦克风的音色进行修饰，补偿天花安装带来的声音损耗。

2. 对吸顶音箱的信号处理（输出通道）

在发送给Dante吸顶音箱的最终混音输出通道上，加入：

压限器：保护吸顶音箱，防止突然的啸叫或大动态信号损坏喇叭。

房间均衡：针对整个会场的声场特性，做最后的整体均衡修正。

五、总结

通过以上步骤，你不再是简单地将麦克风和音箱插到处理器上，而是构建了一个智能、高效、音质出众的Dante音频网络。KTM-DAP-1212D凭借其丰富的Dante通道和强大的内置DSP，成为这个网络游刃有余的中央大脑，让天花板上的每一个麦克风和音箱，都协同工作，发挥出最佳性能
